Jeśli mimo wszystko chcesz spróbować samodzielnego montażu, spróbuj zrobić tak:

Sprawdź, czy masz:

1. Antenę
2. Konwerter
3. Maszt/uchwyt do zamocowania anteny (maksymalna średnica rury to 60 mm)
4. Metalowe obejmy i śruby do przymocowania anteny do masztu, zewnętrzny, żelowany kabel koncentryczny o impedancji 75 Ohm do połączenia anteny z dekoderem. Najlepiej, żeby był to kabel z miedzianą żyłą wewnętrzną (jest lepszy niż przewód z miedziowaną żyłą stalową) - jest mniej łamliwy i nie koroduje
5. Złączki typu "F" nakręcane na kabel dopasowane do średnicy kabla
6. Narzędzia potrzebne do zamontowania masztu i przykręcenia anteny
7. Najlepiej, gdybyś miał do pomocy osobę, która będzie obserwować parametry wyświetlane na ekranie telewizora w mieszkaniu


Masz m.in. do wyboru:
- uchwyty antenowe murowe
- uchwyty balustradowe
- maszty antenowe, do których możesz dokupić podstawy
W oferowanych przez nas zestawach antenowych nie ma uchwytu antenowego. Gdy dokonasz już wyboru miejsca i sposobu instalacji anteny, odpowiedni uchwyt możesz dokupić w sklepie ze sprzętem do odbioru telewizji satelitarnej w Twoim mieście lub w sklepie internetowym.

Uwaga!
Przy zakupie anteny wybierz taką, która ma wyraźną podziałkę kąta elewacji - będzie Ci łatwiej ją ustawić.
Łatwiejsze do ustawienia są anteny wyposażone w dwie pary obejm masztowych.

Jak dobrać rozmiar anteny?

Większa średnica anteny to lepsza jakość odbioru, pod warunkiem że jest ona dobrze wykonana i prawidłowo ustawiona. Jeśli masz odpowiednio dużo miejsca, kup większą antenę. Dzięki temu podczas zachmurzenia, opadów deszczu lub śniegu będziesz mieć zapas sygnału i odbiór będzie lepszy (bardziej stabilny).
Satelity nadają w kierunku ziemi sygnał z określoną mocą i na pewien określony (bardzo duży) obszar. Im dalej od miejsca, w którym wiązka sygnału jest najsilniejsza, tym słabszy sygnał i gorszy odbiór - potrzebna jest więc większa antena. Teren Polski - w przypadku HotBird 13E, satelity z którego korzysta Polsat Box - znajduje się w obszarze dobrego sygnału, więc sprzedawane przez producentów standardowe anteny (70 - 80 cm średnicy) są optymalne.

Mała antena

• jest lżejsza, łatwiej się ją mocuje - np. do balustrady balkonu, nie potrzebuje wzmocnionych wsporników
• nie przesłania światła
• jest szerokokątna, łatwiej nią złapać sygnał z satelity, ale może przy okazji wyłapywać zakłócenia z sąsiednich satelitów
• wrażliwa na warunki pogodowe (zachmurzenie i opady)

Duża antena

cięższa, trudniejsza do zamocowania

zajmuje więcej miejsca

zamontowana na balkonie może przesłaniać światło

trudniej złapać nią sygnał, ale jest mniejsze prawdopodobieństwo wyłapywania zakłócającego sygnału z sąsiednich satelitów

mniej wrażliwa na warunki pogodowe (zachmurzenie, opady)

bardziej podatna na przestawienie w wyniku podmuchów wiatru

Optymalne rozmiary anten

1. Antena stacjonarna do odbioru kanałów z jednego satelity
   - optymalnie 80 cm.
2. Antena z jednym konwerterem zezującym - do odbioru sygnału z satelity Astra (głównie niemieckojęzyczne oraz TV Trwam)
   - średnica od 80-90cm.

Gdzie zamontować antenę?

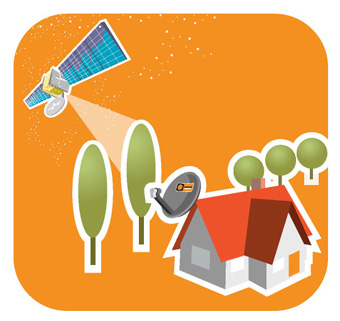

Źle - antena nie będzie odbierać sygnału.

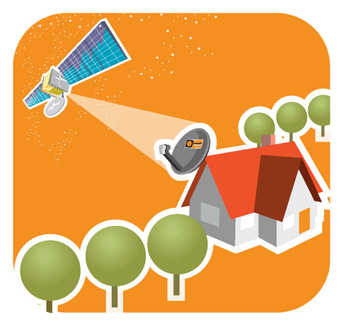

Dobrze - sygnał dociera do anteny bez przeszkód.

• Na linii satelita - antena satelitarna nie może być żadnych przeszkód naturalnych (góra, drzewo) czy sztucznych (wysokie maszty, kominy, budynki).
• Antena nie powinna być narażona na podmuchy wiatru (wiatr przy większej sile potrafi obrócić antenę bądź zmienić ustawienie konwertera).
• Antena nie powinna przesłaniać Tobie ani sąsiadom widoku z okna.
• Antena powinna być zamontowana estetycznie.
• Zamontuj antenę w miejscu, do którego masz łatwy dostęp.

Instalacja anteny

1. Antenę należy montować na ścianie południowej lub południowo-zachodniej budynku. Kierunek południowy znajdziesz za pomocą kompasu lub planów projektowych budynku.

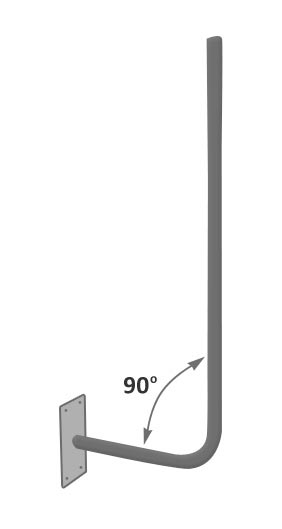

2. Zamontuj uchwyt antenowy do elewacji budynku, balustrady, dachu lub w innym dobrym miejscu. Część uchwytu, na którym zamontujesz czaszę, musi być zainstalowany dokładnie pionowo! Niezachowanie pionu powoduje zmianę ustawień anteny w stosunku do satelity. Najlepiej posłuż się poziomicą.

3. Po złożeniu anteny zgodnie z załączoną instrukcją i zamontowaniu konwertera nałóż antenę na maszt i nakieruj ją na południe
4. Przymocuj antenę tymczasowo pod czaszą dodatkową obejmą, która ułatwi Ci znalezienie optymalnego ustawienia (po ustawieniu anteny trzeba będzie tę obejmę zdemontować). Nie dokręcaj tymczasem śrub, tak aby antenę i konwerter można było obracać.
5. Określ swoje położenie geograficzne (np. przy pomocy mapy internetowej lub GPS-u) i ustal kąt elewacji oraz azymut wg tabelki.
6. Przykręć przewody do anteny i podłącz je do dekodera. Podłącz dekoder do telewizora.
7. Zorganizuj sobie pomoc! Teraz druga osoba może w mieszkaniu podłączyć dekoder (zgodnie z załączoną instrukcją) do telewizora i może włączyć urządzenia.
8. Należy (zgodnie z instrukcją) włączyć dekoder w opcję kontroli sygnału.
9. Teraz powoli obróć antenę na wschód lub zachód, aż osiągniesz pozycję podaną w tabeli poniżej jako Twój azymut. W tym momencie na ekranie telewizora powinien się pojawić sygnał.
10. Jeśli nie łapiesz jeszcze sygnału, obróć antenę jeszcze trochę. Jeśli pomimo tego nie łapiesz sygnału - prawdopodobnie został źle ustawiony kąt elewacji. W tej sytuacji wróć do pozycji wyjściowej - ustaw antenę w kierunku na południe - i zmień kąt elewacji o 1, 2 lub 3 stopnie i powtarzaj procedurę z poprzedniego punktu aż złapiesz sygnał.
11. Po wyszukaniu kanałów należy wyregulować poziomu sygnału - należy (zgodnie z instrukcją) ponownie przejść do opcji kontroli sygnału. W tym momencie znowu przyda się pomoc drugiej osoby. Podczas gdy pomocnik będzie Ci podawał wskazania wyświetlane na ekranie telewizora, Ty będziesz regulował ustawienie anteny, aby otrzymać najlepszą jakość obrazu.
    Najważniejsze jest, aby uzyskać maksymalną wartość na skali jakości sygnału, nawet kosztem zmniejszenia siły sygnału!
12. Po ustawieniu anteny ostrożnie przykręć wszystkie śruby, aby nie zmienić ustawień czaszy anteny.

Miasto	Kąt elewacji	Azymut	Kąt odchylenia polaryzacji
Biała Podlaska	29,7	12,7	7,8
Bielsko-Biała	32,6	7,9	5,1
Bydgoszcz	29,0	5,7	3,4
Ciechanów	29,2	9,5	5,7
Częstochowa	31,5	7,9	5,0
Elbląg	27,9	7,9	4,6
Gdańsk	27,8	6,9	4,9
Gliwice	32,1	7,4	4,7
Gorzów Wielkopolski	29,7	2,8	1,7
Inowrocław	29,4	6,5	3,9
Jelenia Góra	31,6	3,5	2,2
Katowice	32,1	7,8	5,0
Kielce	31,3	9,8	6,2
Koszalin	28,1	3,9	2,3
Kraków	32,3	9,0	5,8
Krosno	32,4	11,4	7,4
Legnica	31,3	4,1	2,5
Łódź	30,4	8,2	5,1
Łomża	28,7	11,3	6,7
Lublin	30,6	12,1	7,7
Nowy Sącz	32,6	10,0	6,5
Olsztyn	28,2	9,2	5,4
Opole	31,8	6,4	4,0
Ostrołęka	28,8	10,7	6,4
Piła	29,2	4,7	2,8
Płock	29,6	8,4	5,1
Poznań	30,0	4,9	3,0
Przemyśl	32,2	12,7	8,2
Radom	30,6	10,4	6,5
Rzeszów	32,0	11,7	7,5
Siedlce	29,7	11,7	7,2
Słupsk	27,7	4,9	2,9
Suwałki	27,6	12,2	7,1
Szczecin	29,0	1,9	1,1
Tarnobrzeg	31,5	11,2	7,1
Tarnów	32,2	10,4	6,6
Toruń	29,2	7,0	4,2
Wałbrzych	31,7	4,3	2,7
Wałcz	29,1	3,3	2,6
Warszawa	29,8	10,1	6,2
Włocławek	29,6	7,6	4,6
Wrocław	31,4	5,1	3,2
Zamość	31,1	13,1	8,3
Zielona Góra	30,5	3,2	2,0





Rysunek powyżej: E - kąt elewacji (kąt odchylenia anteny od pionu; pion oznacza pozycja 0 stopni na prowadnicy anteny).

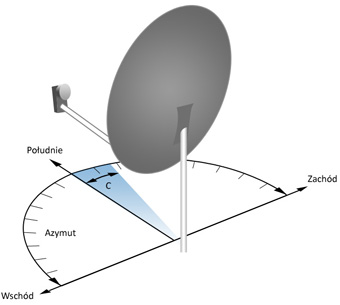

Rysunek powyżej: C - kąt przesunięcia anteny w kierunku na zachód od południa.

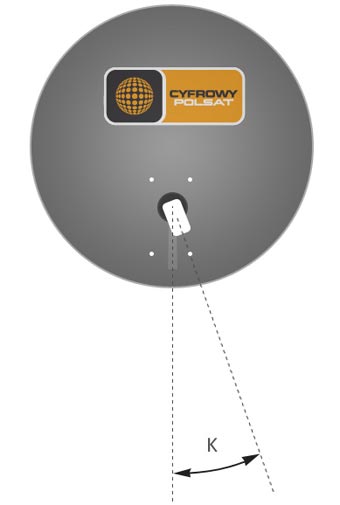

Rysunek powyżej: K - kąt odchylenia polaryzacji (kąt skręcenia konwertera w uchwycie mocującym).

Uwaga!
Przy ustawianiu siły i jakości sygnału warto skorzystać z usługi specjalisty, który dysponuje profesjonalnym miernikiem poziomu sygnału oraz fachową wiedzą dotyczącą instalacji RTV-SAT. Dostępne na rynku tanie urządzenia typu "satellite finder" nie są odpowiednio czułe i często przekłamują sygnał.



Uwagi dodatkowe

Mocowanie anteny

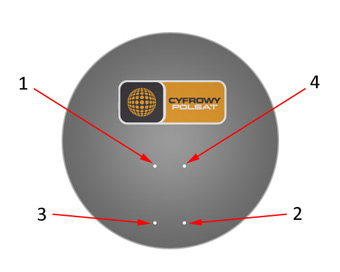

Przykręcając antenę do elewacji, należy używać certyfikowanych, mocnych uchwytów przeznaczonych do montażu anten satelitarnych. Podczas składania zestawu antenowego precyzyjnie dokręć wszystkie śruby i to w taki sposób, aby nie powstały naprężenia - bo mogą one spowodować odkształcenie czaszy anteny, utratę jej symetrii i co za tym idzie - zakłócenia w odbiorze sygnału. Aby uniknąć takiego zniekształcenia, należy dokręcać śruby krzyżowo, na przemian (patrz rysunek poniżej).




Układanie przewodu antenowego

1. Do połączenia anteny z dekoderem na zewnątrz budynku użyj zewnętrznego żelowanego (czarnego) kabla koncentrycznego o impedancji 75 Ohm.
2. Aby połączyć antenę z dekoderem instaluje się na kablu złączki typu "F"
3. Przewód łączący dekoder z anteną nie powinien być dłuższy niż 30 m - jeśli odległość między urządzeniami jest większa, musisz użyć wzmacniaczy lub przewodów wysokiej klasy
4. Przed montażem kabel należy odpowiednio przygotować

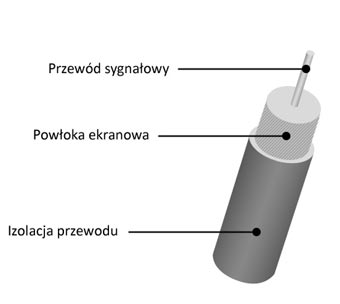

   Przewód przygotowany do nakręcenia wtyczki

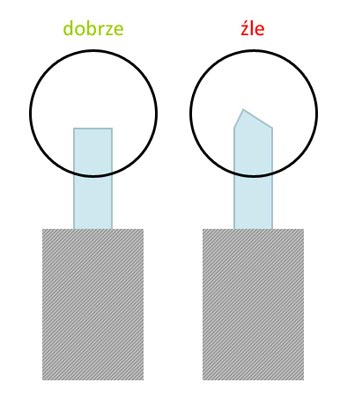

5. Kabel należy ciąć nożycami, aby uzyskać płaską końcówkę. Końcówka kabla nie może mieć kształtu stożka (nie tnij kabla ostroszczypami), bo może to spowodować silne zakłócenia.

Prawidłowe przycięcie żyły miedzianej.

1. Aby sygnał był dobrej jakości:

• nie należy zaginać ani załamywać przewodów
• nie należy kłaść przewodów równolegle do kabli elektrycznych (muszą być w odległości co najmniej 10 cm)
• należy uważać, aby nie uszkodzić powłoki zewnętrznej przewodu
• jeśli przewody mają być kładzione pod tynkiem lub płytą gipsową, należy je zabezpieczyć, umieszczając w rurkach
• na zewnątrz budynku przewody powinny być przymocowane do elewacji np. plastikowymi opaskami
• na zewnątrz należy stosować zewnętrzny, żelowany czarny przewód koncentryczny
• w przypadku układania większej ilości przewodów, zaleca się opisywanie ich - jest to duże ułatwienie podczas lokalizacji ewentualnych uszkodzeń w instalacji

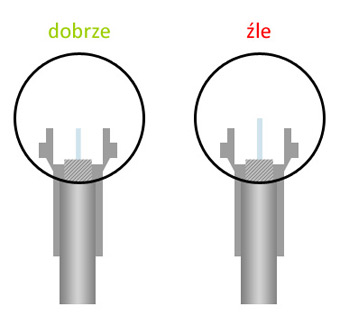

Uwaga: przy instalacji wtyczki należy zwrócić uwagę na to, aby środkowy miedziany przewód kabla nie wystawał poza wtyczkę (patrz rysunek). Jeśli przewód ten będzie zbyt długi, po przykręceniu wtyczki do gniazdka, jego końcówka się będzie poza sprężynkami dociskowymi, w pustej części gniazdka, będzie źródłem zakłóceń. Zbyt długi wystający przewód należy odciąć tak, aby nie wystawał więcej niż 1 mm poza górną krawędź wtyczki.

Najczęstsze uszkodzenia w instalacjach satelitarnych

1. Zniekształcenie lustra anteny
Zniekształcona powierzchnia lustra anteny, powoduje, że odbity sygnał nie trafia do ogniskowej, gdzie znajduje się konwerter i dlatego na ekranie telewizora widzisz zakłócenia lub tracisz sygnał.

2. Skorodowanie czaszy antenowej
Jeśli antena lub jej uchwyt są skorodowane, to nie tylko nie zapewniają dobrego odbioru, ale też mogą być niebezpieczne dla otoczenia.

3. Uszkodzenie przewodu antenowego
W przypadku, gdy doszło do uszkodzenia izolacji zewnętrznej lub warstwy ekranującej przewodu antenowego (szczególnie jeżeli jest on narażony na działanie czynników atmosferycznych), konieczna jest jego wymiana. Uszkodzenia takie powodują korodowanie ekranu i  pogorszenie i zniekształcanie sygnału przekazywanego do dekodera.

4. Osłanianie konwertera
Nie należy osłaniać folią konwertera. Próba ochrony konwertera przed wilgocią ma odwrotny skutek - gdyż folia chroni konwerter przed deszczem, ale pod folią utrzymuje się wilgoć, która nie odparowuje i niszczy konwerter.
